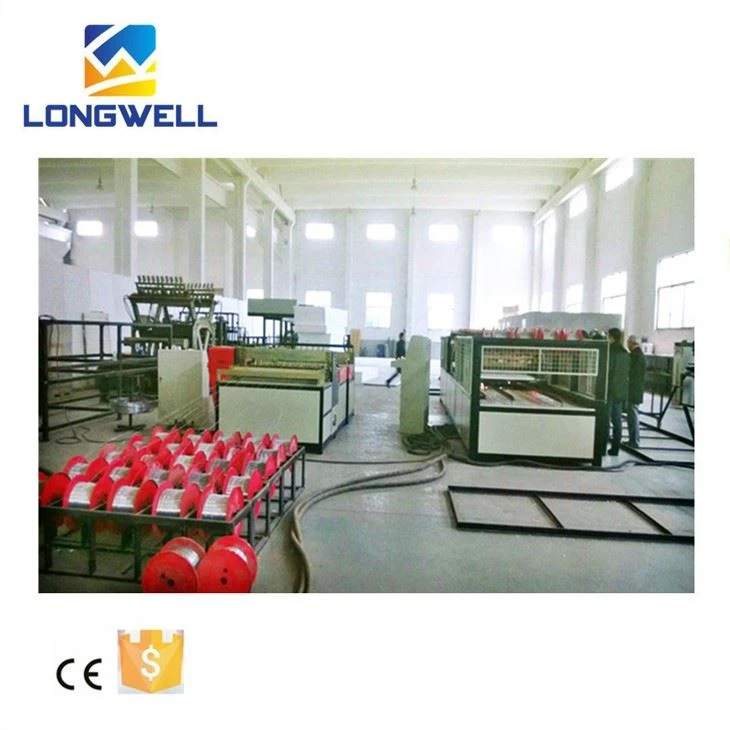

1. EPS 3D paneeli tootmisliin koosneb traatvõrgust keevitajast, terastraadist rullimismasinast, lõikevõrgu masinast, terastraadi sisestamise masinast jne
2. Traatvõrgust keevitaja on kõrge efektiivsusega, madal energiatarve ja väga automaatsed mehhatroonikatooted. Seda' juhib SCM, horisontaalne traat suunatakse automaatselt sisse ja lõigatakse. Traadimaterjali tõmbepinge kõrvaldatakse sirgendamise ja tagasikerimisega, seega on raamiplaat oluliselt paranenud. Netotihedust 50 × 50mm 50 × 100mm 100 × 100mm saab hõlpsasti reguleerida. Spetsiaalse suuruse saab teha ka vastavalt kliendi&# 39 nõuetele.
3. Kogu tootmisliini juhib PLC, see kasutab traatvõrgu ja EPS-paneeli kinnitamiseks raami struktuuri. Diagonaaltraat kasutab jaotiste automaatseks lõikamiseks juhet. Asendi lüliti juhib traadi etteandepikkust.
4. Hüdraulilist jõuülekandesüsteemi kasutatakse tööasendi hõlpsamaks reguleerimiseks.
5. Automaatne tagasiside süsteem suudab tõrke häire rakendada ja kiiresti lahendada.
CE-ga kohandatud 3D-paneelimasina tehniline parameeter
Pinge | AC380V 50Hz |
Ühenduse toide | ≤60KVA |
Traadi läbimõõt | 2mm-3mm |
Net keevitusvõrk | 50 × 50mm 50 × 100mm 100 × 100mm |
Netomõõt | 1200mm × 3000mm (standard suurus) |
Mahutavus | 1,5 m ~ 2 m / min |
Masina üldmõõt | 8000mm × 1500mm × 1100mm |
Kaal | 3000KG |
Aktsepteeritud tolerantsus
Keevitamise puudus | ≤8‰ |
Diagonaalpikkuse viga | ≤10mm |
Pikkuse viga | ± 5 mm |
Laiuse viga | ± 5 mm |
3D-tahvli külgsuunaline 3D | ≤L/650 |
CE-ga kohandatud 3D-paneelimasina tehniline parameeter
Pinge | AC380V 50Hz |
Ühenduse toide | 60KVA |
Traadi läbimõõt | 2mm-3mm |
Traatvõrgu plaadi mõõtmed | 2400 ~ 3000mm × 1200mm × 70 ~ 140mm |
EPS plaadi paksus | 50mm ~ 120mm |
Mahutavus | 400m2 ~ 500m2 / 8 tundi |
Masina üldmõõt | 8000mm × 1900mm × 2100mm |
Kaal | Umbes 4000kg |
Aktsepteeritud tolerantsus
Keevitamise puudus | ≤3% |
Diagonaalpikkuse viga | ≤10mm |
Pikkuse viga | ± 5 mm |
Laiuse viga | ± 5 mm |
3D-tahvli külgsuunaline 3D | ≤L/650 |
LONGWELL, kellel on üle 20-aastane kogemus, on Hiinas üks suurimaid automaatseid eps-paneeli traatvõrgust keevitusseadmete tootjaid ja tarnijaid. Täiustatud seadmete ja tehnoloogia abil on kõik meie tooted kõrge kvaliteediga ja madala hinnaga. Tere tulemast odava kohandatud masina ostmiseks meie tehasest.
